窄带分切机解决方案

发布时间:2022-09-12 点击次数:10次 来源:www.cztengtuo.com
行业介绍

分切机是一种将宽幅纸张、云母带或薄膜分切成多条窄幅材料的机械设备,常用于造纸机械、电线电缆云母带及印刷包装机械。分切机主要的运用于:云母带、纸张、绝缘材料及薄膜分切、特别适宜于窄带(绝缘材料、云母带、薄膜等等)的分切。

随着机械化程度的越来越高,对收卷作业效率的要求也越来越高。当分切机应用在薄膜、胶带以及纸张的分切作业中,可以将整卷的大盘卷筒根据不同要求分切成多个小盘卷筒,以满足不同场合的需求。当然,分切机也可应用在需要做卷绕工作的其他生产领域。

市场上分切机的种类繁多,但同时存在许多的缺陷和不足,例如:传统分切采用输入纸张的厚度计算,这样实际卷径误差较大,还需人工实时监控张力控制的准确度,当张力过松过紧的时候,需要手动改变参数。采用信捷分切机控制系统能很好解决这些问题,可以实时算卷径的厚度,张力控制更加准确,运行时卷径大小波动较小。参数设置简单,当机械正常运行时可以脱离人工操作,机械独立运行,更加智能化和人性化。

窄带分切机解决方案

工作原理

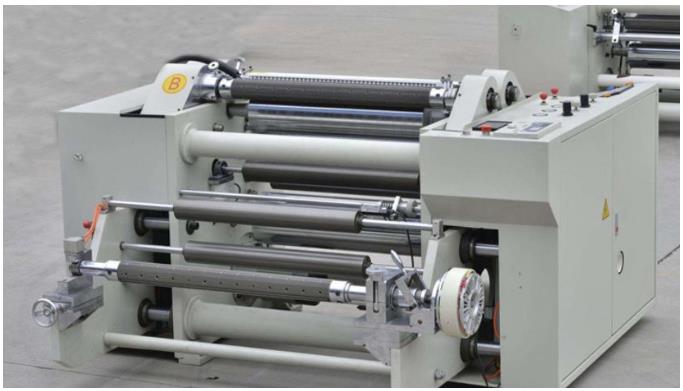

全磁粉平台窄带分切机

全磁粉单收卷窄带分切机

全磁粉双收卷窄带分切机

利用一台大电机来驱动收放卷的轴,在收放卷轴上加有磁粉离合器,通过调节磁粉离合器的电流来控制其所生产的阻力,以控制材料表面的张力。磁粉离合器及制动器是一种特殊的自动化执行元件,它是通过填充于工作间隙的磁粉传递扭矩,改变了磁电流就可以改变磁粉的磁性状态,进而调节传递的扭矩。可用于从零开始到同步速度的无极调速,适用于高速段微调及中小功率的调速系统。还用于用调节电流的方法调节转矩以保证卷绕过程中张力保持恒定的开卷或复卷张力控制系统。

4伺服分切机

3伺服分切机

启动主传动电机,驱动固定在自动纠边结构上的放卷气涨轴传动,通过过渡辊,过渡辊上方设有光电跟踪头,实现了再生产过程中的在线检测、收集数据的功能,保证了设备运转的高精度和高生产率,过渡辊运转带动张力检测辊、传动辊、气刀垫钢辊一起运转,同时在位于气刀钢辊上方的分切刀在压力气缸的驱动下对材料进行分切。

系统特点

1,方案应用特定的算法实时计算收放卷卷径,对张力和速度控制的控制更加平稳;

2,全伺服分切机系统采用总线速度模式,控制响应更快,张力控制在正负0.5N;

3,全磁粉分切机系统,速度可以达240米/分钟;全伺服分切机系统,最高速度达到360米/分钟;

4,方案加入了启动补偿、张力锥度补偿、卷径补偿等补偿效果,使成卷效果更好。
